随着PLM系统的广泛应用,有部分企业对如何开始着手使用PLM系统感到些许困惑。今天,让我来为大家介绍一下:PLM系统中标准物料库数据及关联图纸的整理方法!
第一:概念术语
品号(物料编码):物料在企业中的身份识别代码,具有唯一性。
物料分类名称:企业内部为方便业务、研发设计、采购、生产、品控、物流、售后等部门管理而为每一类物料(产品、半成品、原材料等)定义的具体分类名称。
品号(编码)规则:物料按照各级分类代码组合成一段代码,而这代码及组合规则就称之为品号规则或物料编码规则。
第二:应用目的
为便于研发设计过程中工程师能够快速调用已有的标准物料,快速设计,快速搭建BOM结构。
第三:事前设置
A:建立物料分类总表;
B:设置标准物料模板;
C:配置SolidWorks自定义属性选项卡(本文将以SolidWorks格式标准件图纸做应用说明)。
第四:应用操作说明
4.1:按物料分类表建立本地物料分类文件夹
参考企业现有物料分类表(大类-中类-小类),在本地电脑建立物料分类文件夹,例如:广东A客户研发中心标准化小组按照品号(物料编码)D、E开头的标准件、通用件分类建立相应各级分类文件夹。
标准物料库文件夹目录示例如下:

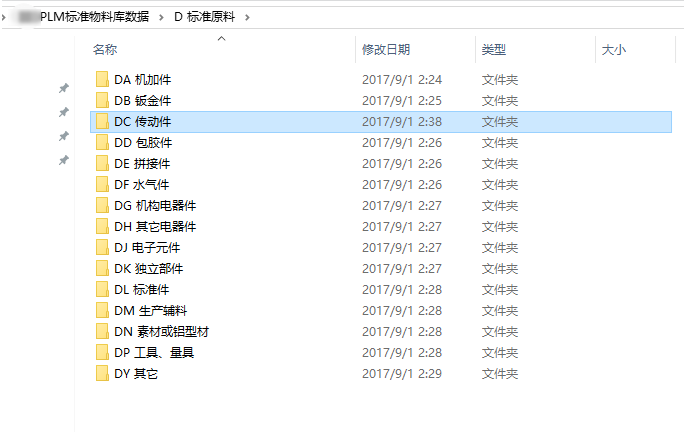

图示:标准物料库分类目录-大类(物料库数据表)

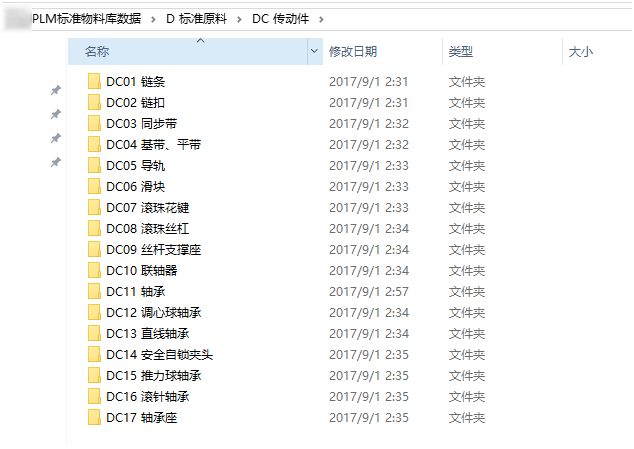

图示:标准物料库分类目录-中类(物料库数据表)
4.2 拷贝标准物料表模板至物料分类文件夹中

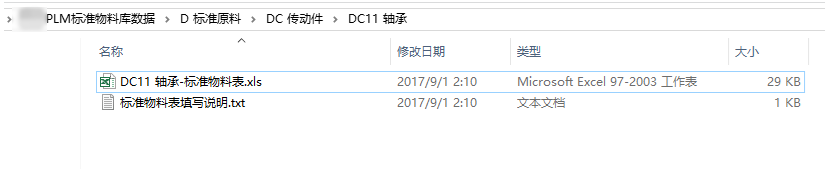

将“xxx-标准物料表.xls”、“标准物料表填写说明.txt”拷贝至需要整理的物料分类文件夹中,准备整理物料及关联图纸。
4.3 整理物料数据,编制标准物料表

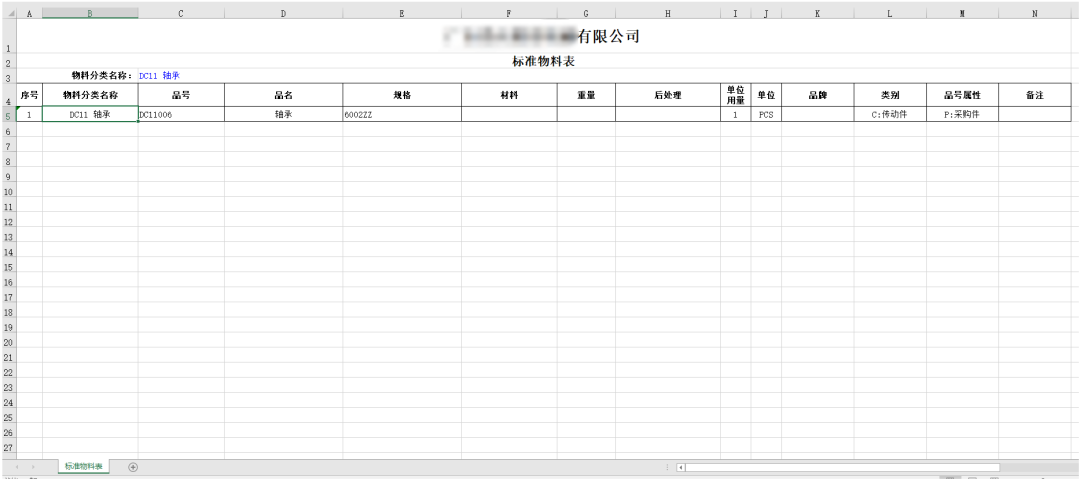

逐一梳理当前用到的每一类标准原料数据,并按填写要求(标准物料表填写说明.txt)编制各标准物料表(Excel表格),填写示意如下图所示:
关于标准物料表文件的命名,可参考如下样式:DC11 轴承-标准物料表.xls
4.4 找齐物料对应的SW图纸,并更新属性信息

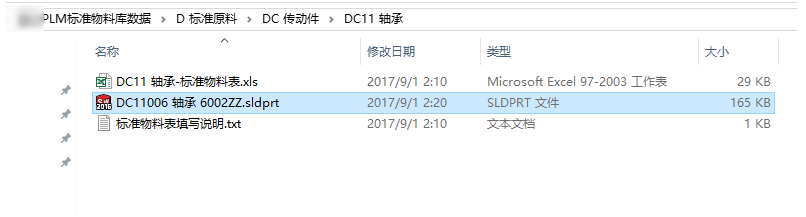

对照做好的标准物料表,找齐物料对应的SolidWorks图纸,拷贝至对应物料分类文件夹中,再修改文件名称,最后打开SolidWorks软件逐一修改模型图中的物料属性信息。
1)关于标准原料SolidWorks图纸文件的命名,可参考如下样式:DC11006 轴承 6002ZZ.sldprt
2)关于在SolidWorks软件中修改模型图中的物料属性信息,请使用自定义属性选项卡对照标准物料表来填写相应属性:品号、品名、规格、材料、重量、后处理、品牌、类别、品号属性、备注。
操作方法:通过调用SolidWorks软件界面右侧的自定义属性选项卡,先在下方选择对应物料大类的自定义属性选项卡,然后快速填写物料属性信息,之后点击上方的“应用”按钮,最后保存图纸。

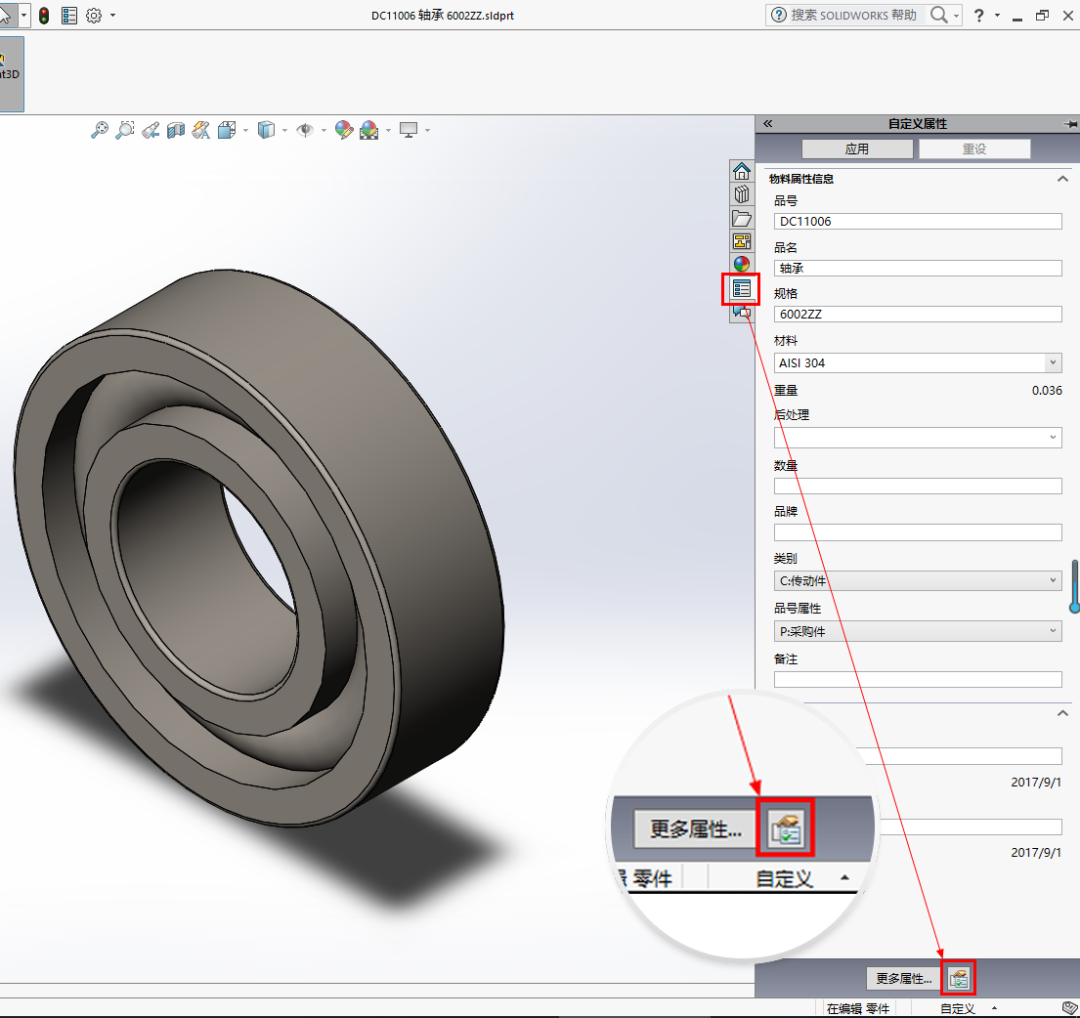

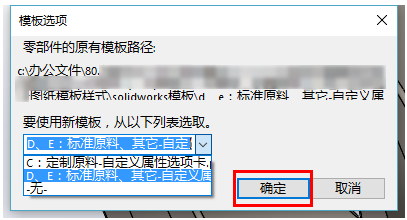

图示:SolidWorks自定义属性选项卡调用-1
图示:SolidWorks自定义属性选项卡调用-2

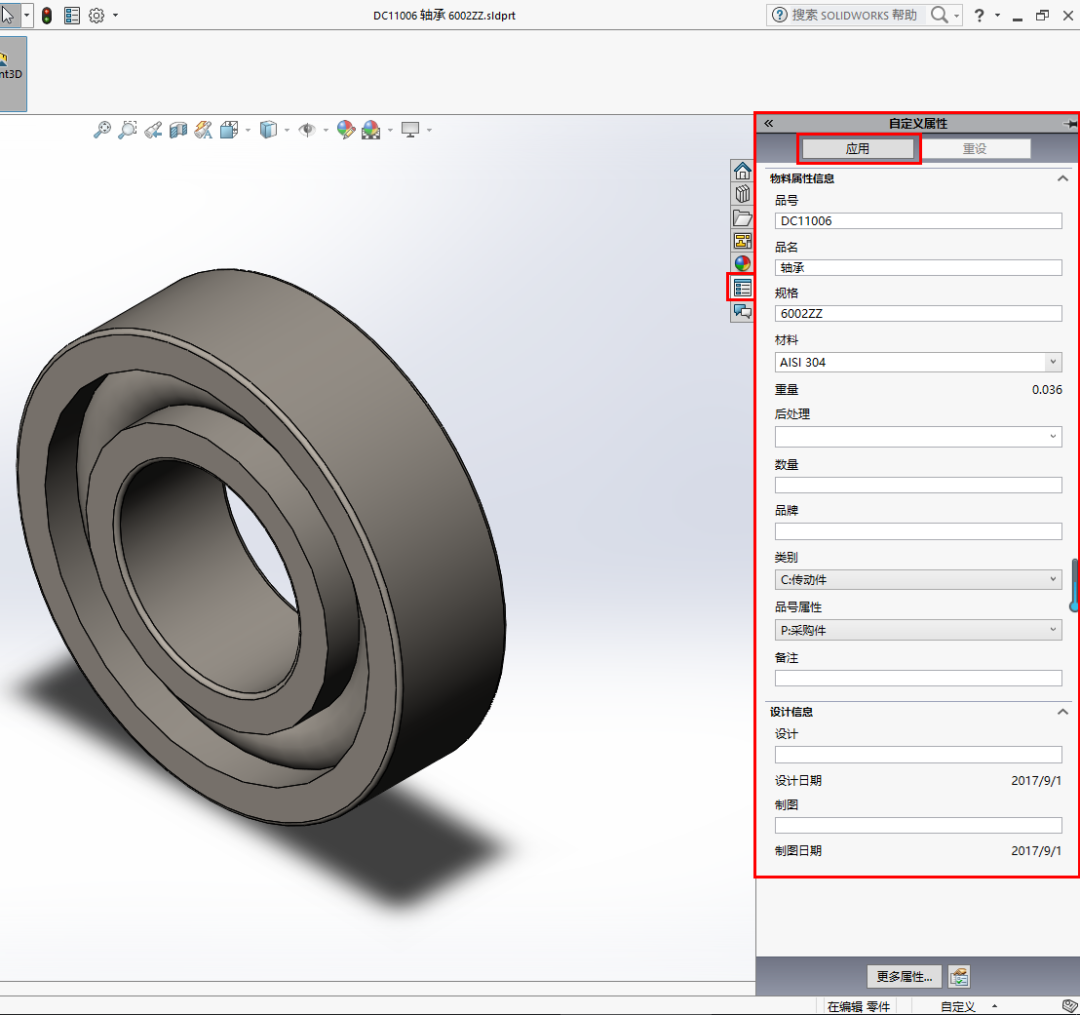

图示:SolidWorks图纸自定义属性填写

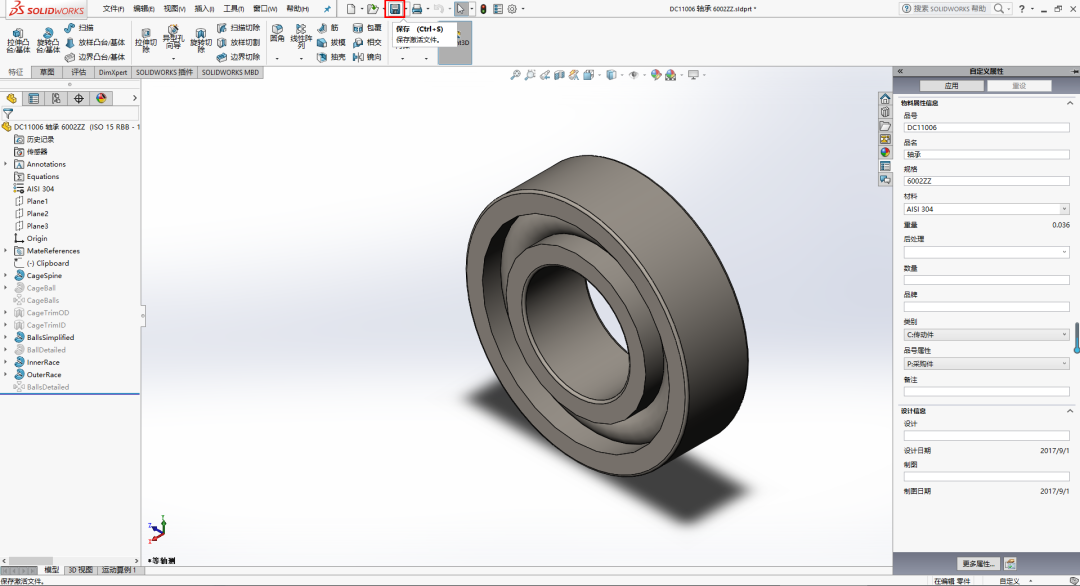

图示:SolidWorks图纸数据保存
品坤PLM系统实现了有效控制零部件数量和提高零部件重用率,从企业已有的零部件设计库中快速找到符合要求的零部件设计,避免设计人员重复“发明”已经存在的零部件,实现了企业零部件管理的标准化、规范化,有效控制零部件数量,提高零部件重用率,降低产品成本,确保质量。
