PLM支持“图纸驱动”的设计研发模式，对市面上常见的二三维机械设计CAD、电路设计EDA提供深度集成的接口和工具。支持集成的三维CAD包括Pro/E、UG、Solidworks、SOLIDEGE、CATIA等，二维CAD包括AutoCAD、中望、浩辰、CAXA等主流CAD软件。其中Solidworks是我们许多客户在使用的设计软件，今天就来讲解下关于Solidworks集成需要制定的规范。

讲解要点：

第一：接口安装

首先，设计工程师需要在Solidworks软件上面安装接口，并且使用与接口相对应版本的Solidworks（以下版本只作演示参考）

第二：使用相同的Solidworks版本和图纸模板

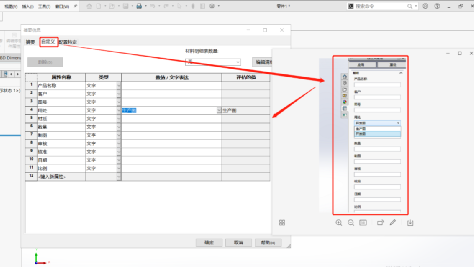

设计图纸模板需要统一，图纸模板属性固定化（模板主要应用于零件图纸与装配图纸）在确定统一使用的Solidworks版本后，建立对应的Solidworks零件图纸模板与装配图纸模板，模板里面对图纸属性进行固定化，图纸里面的属性可参考如下图：

在PLM系统上搭建物料分类，建立与ERP一致的编码规则，实现在该BOM基础上，对无编码物料新增编码。

以下有两个方案，可在PLM系统上面建立与ERP保持一致的编码规则：

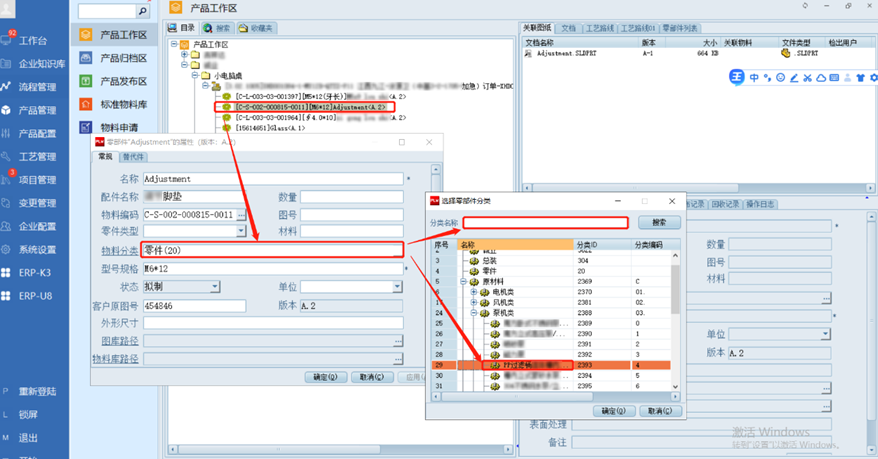

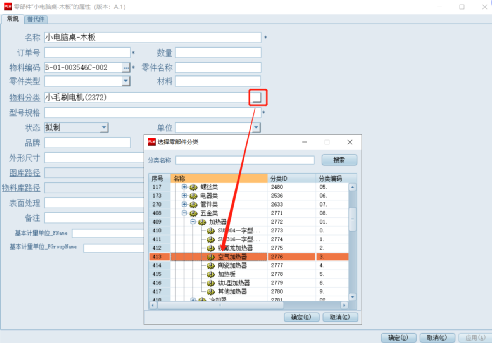

所有物料分类全部建立在对象分类里面的物料层级下，按照大分类加小分类以及子分类，根据编码规则去制定，要是ERP分类里面没有这个子层级的分类，需要把该分类归属为对应一个物料分类。

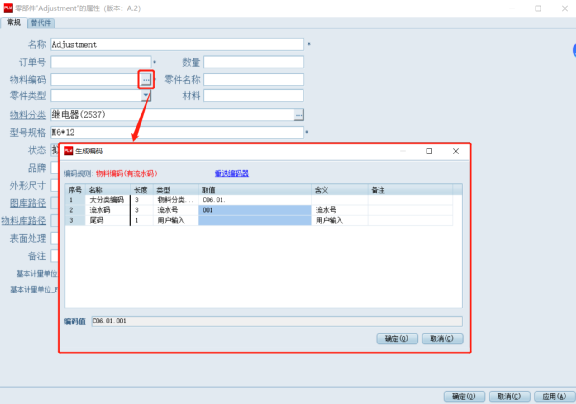

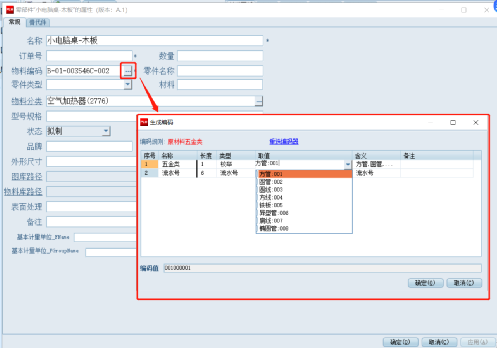

接着点击物料编码后的省略号，附加上流水号，确定即可申请到一位新的物料编码。

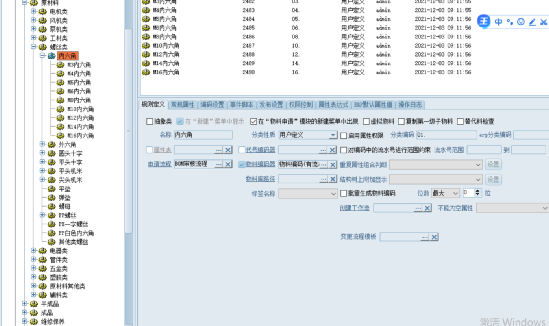

与ERP一模一样的分类全部建立在对象分类里面的物料层级下，其他属于这些物料的子分类再建立这个子分类的类别树进行绑定。

标准物料库建立，方便设计工程师在结构BOM基础上，在PLM中修改BOM，添加物料。

标准物料：一般不允许工程师修改的物料。例如国标件、外购件等是典型的标准物料，行业标准件与企业标准件等也是标准物料，某些经常被引用的零部件、标准机型等自制件也能作为标准物料。

标准物料库：标准物料库是存放标准物料的地方，需要使用标准物料的时候可以通过【添加】命令把标准物料添加到产品工作区的BOM中。标准物料库中的物料能够被产品工作区中的产品引用，在产品工作区中的标准物料只是借用件，其原件依然在标准物料库中。在产品工作区中删除一个标准物料，只是移除引用关系，在产品工作区中不再显示该标准物料，但该标准物料的原件不会被删除。如需要修改或删除标准物料，只有进入标准物料库进行操作。

前期搭建会需要一定时间去整理物料库，重复使用概率较高的，可放进标准物料库里面管控，达到一种规范，后期方便借用该物料，具体操作如下：

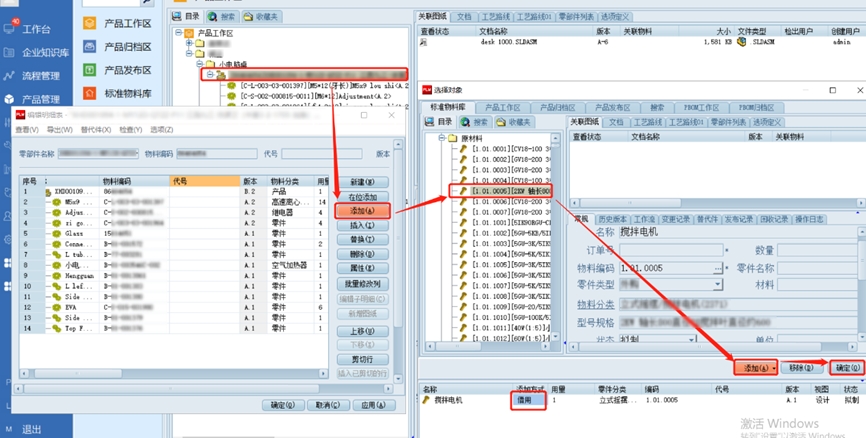

选择总装或部件的BOM→添加→选择标准物料库里面的物料→添加→确定即可添加一个已经存在的物料。
